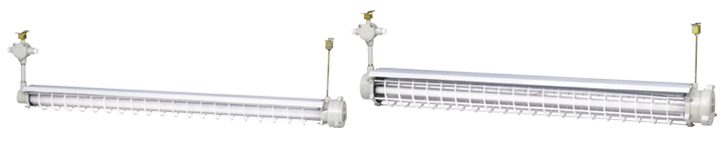

适用环

型号含义

1. 1区、2区危险场所.
2. IIA、IIB、类爆炸性气体环境.
3. 可配装光源(普通双脚灯管):2x40W、
4. 1x40W、2x30W、1x30W、2x20w、1x20W

产品特点

1. 铸铝合金外壳,压铸成形,表面喷塑,结构轻巧
2. 更换灯管时,只须拧下端盖,就可直接进行更换灯管,壳体上没有铰链.
3. 钢管或电缆布线均可.
4. 本灯具可配装应急装置,如需请注明.
5. 符合GB3836-2000,IEC60079 标准要求.

主要技术参数

防爆标志 防护等级 电缆外径（Φ，mm） 进线口螺纹（G") Exd II BT6 IP54 * IP65 8-10 1/2

额定总功率（W） 1X20 1X30 1X40 2X20 2X30 2X40 额定电压（V） 220V/50Hz

外形图及安装尺寸

序号	名称	备注	序号	名称	备注
1	灯具		11	U型管夹
2	杆M8X160		12	立柱
3	接线盒		13	活接头
4	杆子(G1/2 两端外螺)	外钩总长47	14	固定板
5	挠性连接管	用户自备	15	DN15-247钢管
6	接头		16	安装架
7	立柱		17	连接螺
8	活接头		18	螺杆M8X125
9	弯杆		19	吸盘
10	管夹,安装架		20	DN5-300钢管

序号	名称	备注
1	应急装置
2	杆子
3	灯具
4	吸盘	通用件
5	钢管	总长262每端螺纹18

序号	A	B	C	D	E
CBY51-1X20	625	720	255	115	555
CBY51-1X30	925	1020	255	115	555
CBY51-1X40	1250	1320	255	115	555
CBY51-2X20	618	720	275	165	575
CBY51-2X30	920	1015	275	165	575
CBY51-2X40	1225	1325	275	165	575
